Konektor Pipa Air Pagoda Tipe L

Jenis produk

Sebagai produsen Cina profesional Konektor Pipa Air Pagoda Tipe L, Shenchi menawarkan dua jenis produk utama:

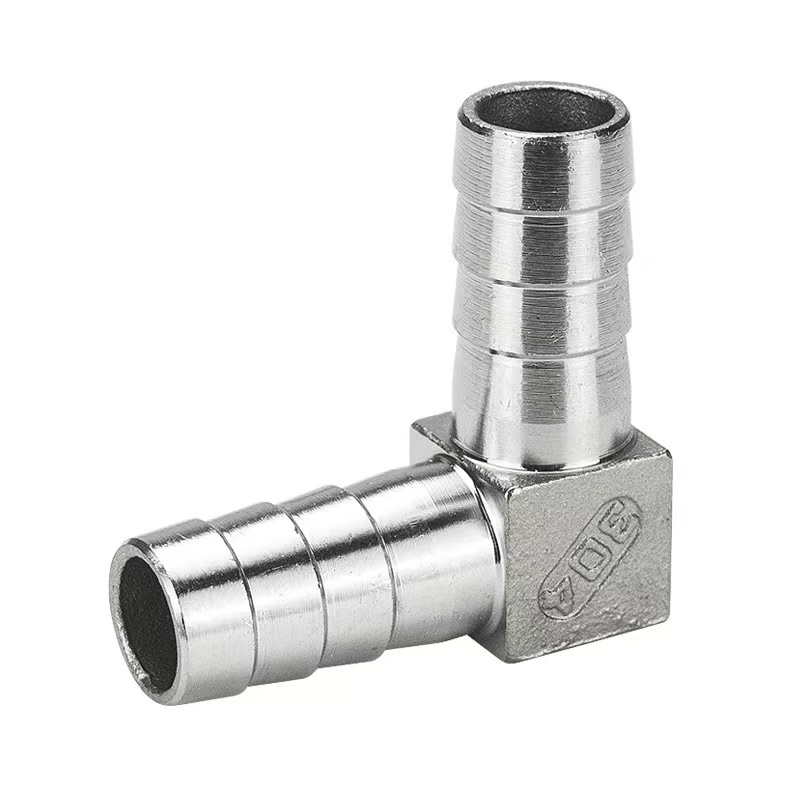

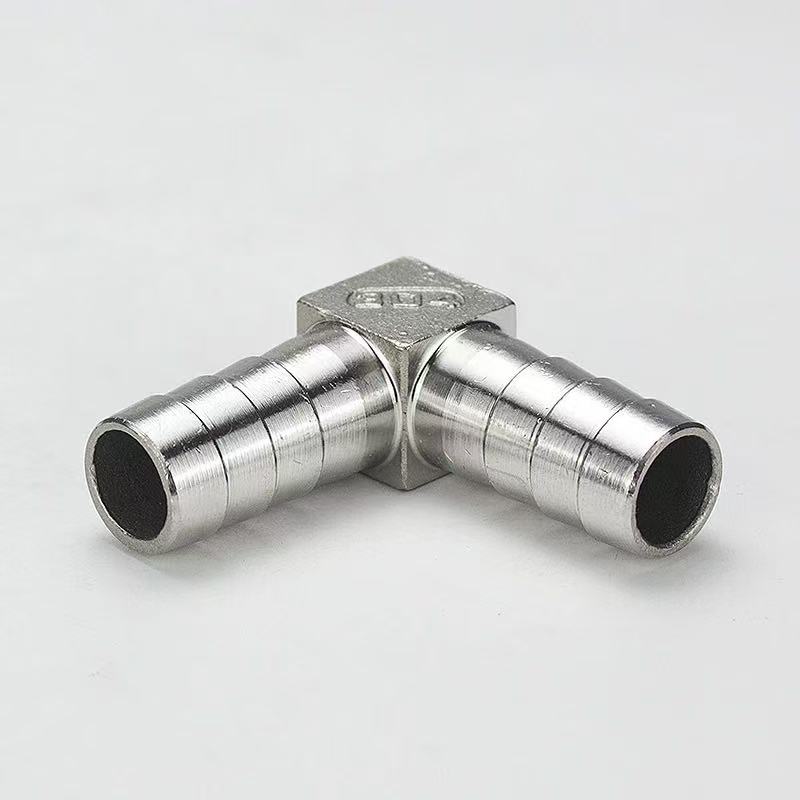

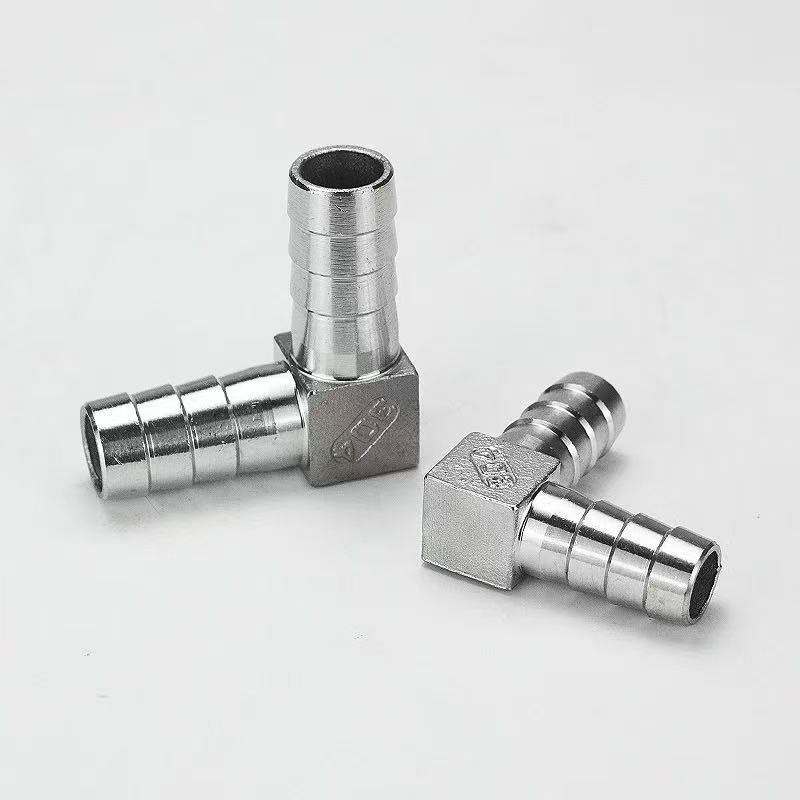

Konektor Pipa Air Pagoda Tipe L: Kedua ujungnya memiliki struktur pagoda berduri, dirancang untuk menciptakan sambungan arah 90 derajat antara dua selang fleksibel.

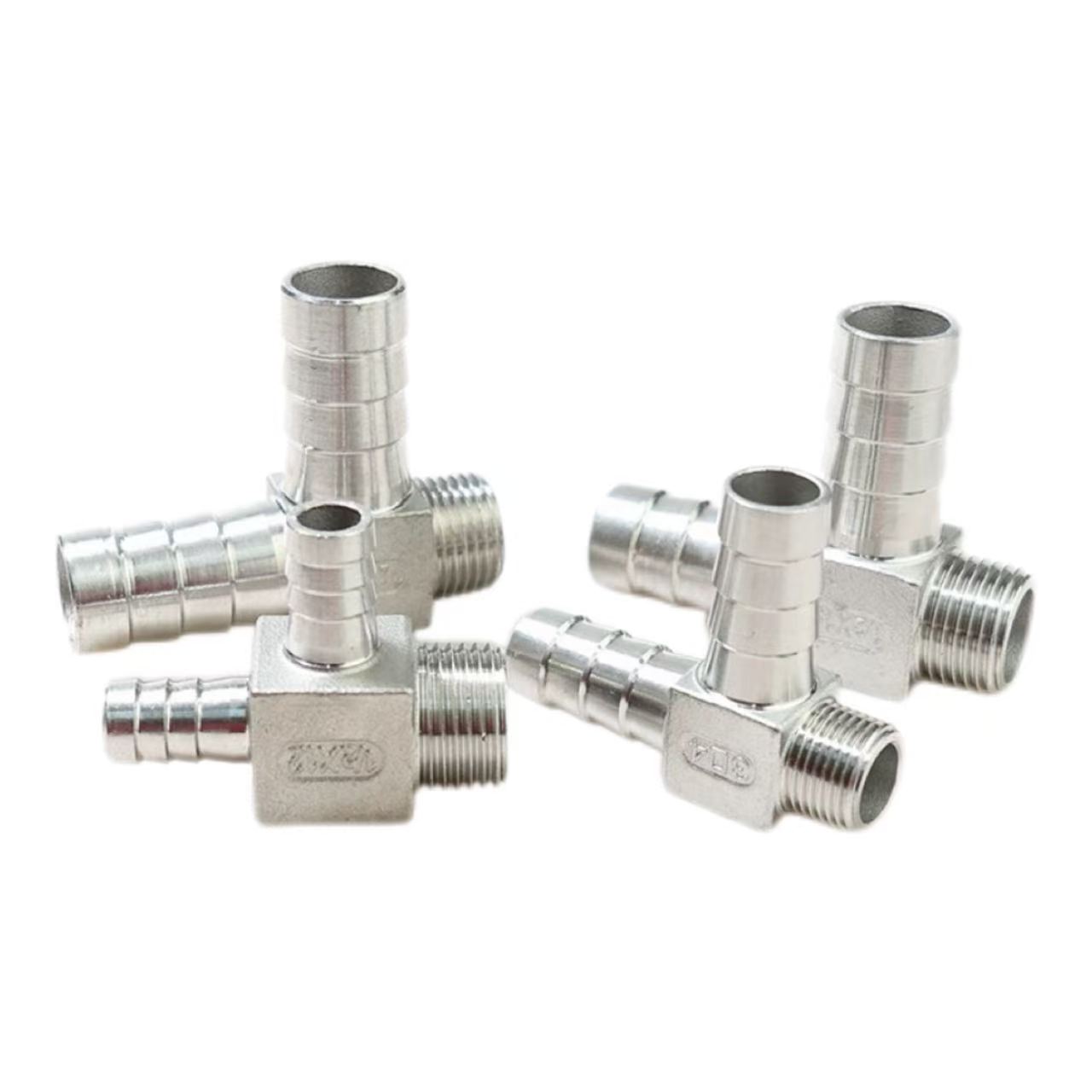

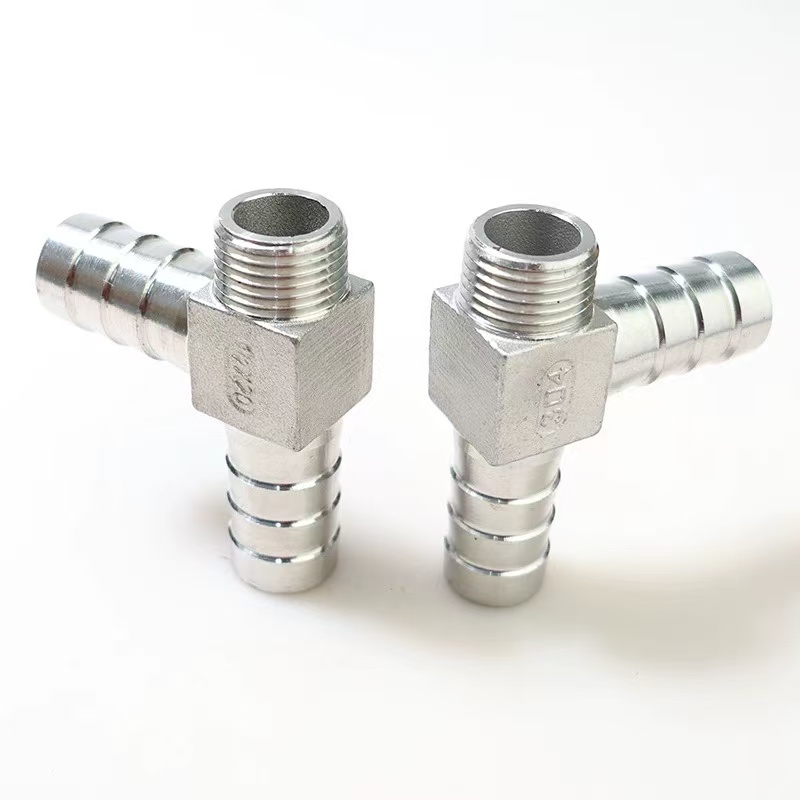

Konektor Pagoda Berulir Jantan Tipe-L: Salah satu ujungnya memiliki struktur pagoda berduri untuk menyambung ke selang fleksibel, sedangkan ujung lainnya dilengkapi ulir eksternal (jantan), yang dirancang untuk membuat sambungan arah 90 derajat antara selang dan peralatan dengan port berulir internal (betina).

Kedua tipe ini memiliki desain bersudut 90 derajat dengan spesifikasi yang sama pada ujung pagoda berduri. Tersedia dalam berbagai pilihan bahan: baja tahan karat 304, baja tahan karat 316L, atau kuningan. Perbedaan utamanya terletak pada metode penyambungan: metode pertama memfasilitasi sambungan selang-ke-selang secara langsung, sedangkan metode kedua memfasilitasi sambungan transisi antara selang dan peralatan, sehingga menawarkan opsi pemilihan yang fleksibel untuk disesuaikan dengan berbagai skenario pemasangan.

Apa perbedaan antara Konektor Pipa Air Pagoda Tipe L dan Konektor Pagoda Berulir Jantan Tipe L?

Perbedaan Inti: Konektor Pipa Air Pagoda Tipe L Shenchi memiliki antarmuka duri ganda (kedua ujungnya adalah kepala pagoda berduri, dirancang untuk menghubungkan langsung ke selang fleksibel). Konektor Pagoda Berulir Pria Tipe-L dilengkapi dengan ulir eksternal di satu ujung dan pagoda berduri di sisi lain, dirancang untuk menyambungkan selang fleksibel ke pipa kaku atau badan katup dengan ulir internal. Shenchi’Konektor Pipa Air Pagoda Tipe L berkinerja tinggi ditempa dari kuningan atau baja tahan karat 304/316L; struktur sudut kanan 90 derajatnya ideal untuk mengarahkan saluran pipa. Desain duri ganda memastikan cengkeraman yang erat dan aman—apalagi jika dipasangkan dengan klem selang—untuk mencegah pelepasan dan kebocoran. Perlengkapan ini menawarkan ketahanan yang sangat baik terhadap tekanan, korosi, dan penuaan. Varian baja tahan karat 316L secara khusus cocok untuk lingkungan yang sangat korosif, seperti lingkungan yang melibatkan air laut atau proses kimia. Mudah dipasang, alat kelengkapan ini ideal untuk sambungan selang bertekanan rendah pada pipa ledeng, sistem pneumatik, dan aplikasi cairan industri, menawarkan stabilitas dan daya tahan yang luar biasa.

Spesifikasi Produk

Petunjuk Instalasi

Konektor Pipa Air Pagoda Tipe L merek Shenchi, diproduksi dengan standar nasional, mudah dipasang. Mengikuti langkah-langkah di bawah ini memastikan koneksi yang andal:

Langkah 1: Pemotongan Selang

Gunakan pemotong selang khusus untuk memotong ujung selang secara lurus dan rata, hindari potongan miring atau gerinda, untuk memastikan kesesuaian yang sempurna dengan duri pagoda. Untuk selang yang dikepang atau diperkuat, disarankan untuk menggunakan metode pemotongan panas untuk menutup tepinya dan mencegah keretakan.

Langkah 2: Koneksi Akhir Pagoda

Masukkan selang secara vertikal ke ujung pagoda hingga permukaan selang menyentuh dasar fitting pagoda. Duri pagoda memiliki desain berundak yang menciptakan beberapa cincin penyegel setelah selang dimasukkan. Untuk aplikasi bertekanan tinggi, kencangkan sambungan menggunakan klem selang baja tahan karat atau klip pegas; penjepit harus ditempatkan di antara duri pagoda kedua dan ketiga.

Langkah 3: Koneksi Ujung Berulir

Pilih metode penyegelan yang sesuai untuk ujung berulir berdasarkan spesifikasinya: Ulir G (benang pipa paralel) memerlukan paking karet atau tembaga untuk penyegelan; Benang NPT atau R (benang pipa meruncing) memerlukan pembungkus 3–5 putaran pita segel benang PTFE sebelum dikencangkan. Saat mengencangkan, gunakan kunci pas pada badan heksagonal fitting untuk mencegah torsi disalurkan ke titik sambungan selang.

Langkah 4: Pengujian Tekanan

Setelah pemasangan selesai, lakukan uji tekanan statis sebesar 1,5 kali tekanan kerja sistem. Jika tidak ada kebocoran setelah mempertahankan tekanan ini selama 3 menit, rakitan siap digunakan. Prosedur pemasangan untuk Konektor Pagoda Berulir Pria Tipe-L yang sesuai dalam seri ini sama—hanya berbeda pada jenis ulirnya—memungkinkan pemilihan fleksibel berdasarkan persyaratan antarmuka spesifik.

Bidang Aplikasi

1. Peralatan Pengolahan Air

Konektor Pipa Air Pagoda Tipe L dirancang untuk sambungan arah 90 derajat antara pipa PE dan PU dalam pemurni air, pelembut air, dan sistem RO (Reverse Osmosis). Jika dibuat dari baja tahan karat 316L, baja ini memenuhi persyaratan sanitasi tingkat makanan. Konektor Pagoda Berulir Pria Tipe-L pelengkap dalam seri yang sama tersedia untuk aplikasi yang antarmuka peralatannya dilengkapi dengan ulir internal (wanita).

2. Sistem Otomatisasi Pneumatik

Digunakan untuk perutean pipa pneumatik di kompresor udara, manifold katup pneumatik, dan jalur perakitan otomatis. Strukturnya yang berbentuk L menghemat ruang peralatan internal, sementara kompatibilitas dengan collet sambungan cepat memfasilitasi perakitan, pembongkaran, dan pemeliharaan yang cepat.

3. Peralatan Sanitasi dan Peralatan Rumah Tangga

Menghubungkan selang saluran masuk air untuk toilet pintar, mesin pencuci piring, mesin cuci, dan peralatan serupa. Ketika dibuat dari kuningan, Konektor Pipa Air Pagoda Tipe L menawarkan konduktivitas termal yang sangat baik, sehingga cocok untuk saluran air panas. Konektor Pagoda Berulir Pria Tipe-L dirancang untuk mengakomodasi standar antarmuka yang lebih luas yang ditemukan pada peralatan impor.

4. Sistem Pendinginan dan Pelumasan Industri

Diterapkan pada saluran pendingin peralatan mesin dan sistem pelumasan hidrolik. Konstruksi baja tahan karat memberikan ketahanan terhadap korosi yang unggul, memungkinkan kinerja yang andal dalam lingkungan berat yang melibatkan kabut oli, cairan pemotongan, dan kondisi pengoperasian kompleks serupa.
