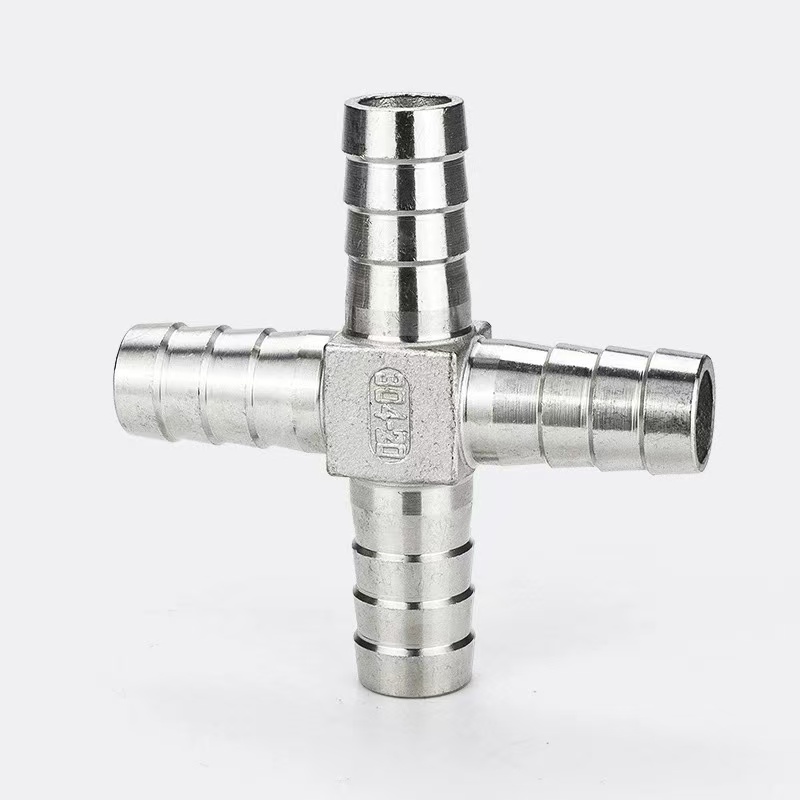

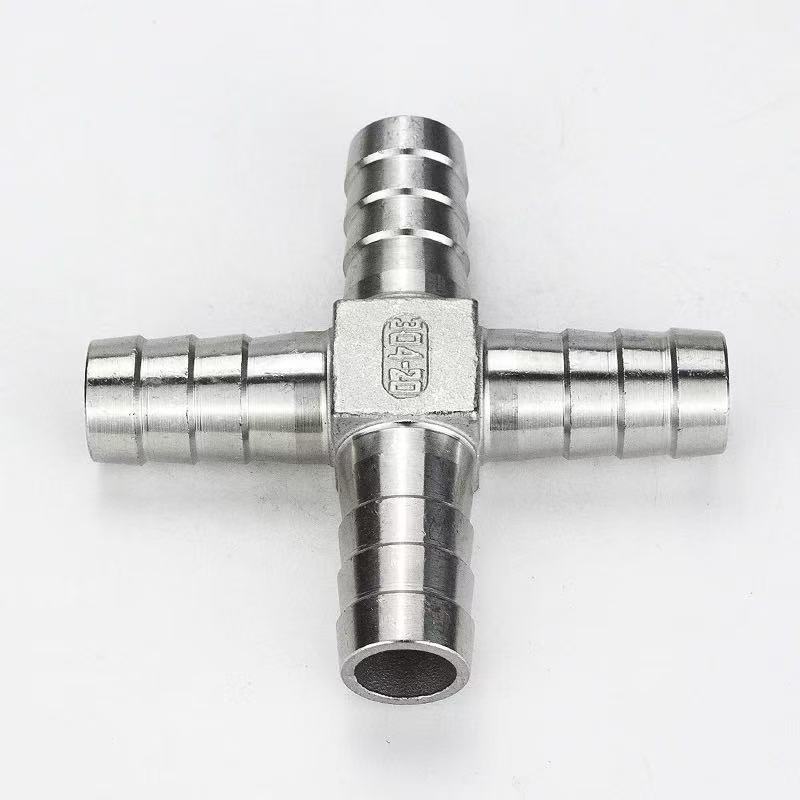

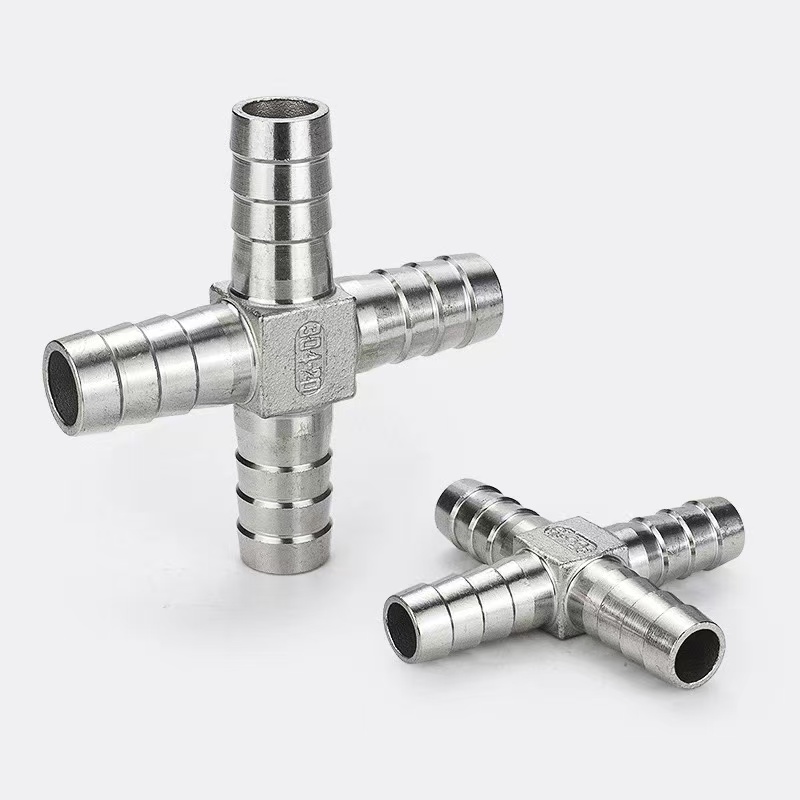

Pemasangan Pipa Air Pagoda Tipe Silang

Sebagai produsen alat kelengkapan pipa profesional di Tiongkok, Pabrik Shenchi menawarkan Pemasangan Pipa Air Pagoda Tipe Silang—komponen pengalih empat arah. Badan utamanya dilengkapi empat port "pagoda" (berduri) berbentuk salib, dirancang untuk mendistribusikan secara merata satu masukan cairan ke dalam tiga jalur cabang atau untuk menggabungkan beberapa masukan menjadi satu. Terbuat dari kuningan, baja tahan karat 304, atau baja tahan karat 316L, produk ini menunjukkan ketahanan terhadap korosi yang luar biasa dan cocok untuk aplikasi dalam pengolahan air, sistem pneumatik, irigasi pertanian, dan peralatan medis. Punggungan berduri menampilkan desain alur anti selip; bila digunakan bersama dengan klem selang, klem ini memastikan sambungan yang aman, memudahkan pemasangan, dan memungkinkan pengalihan cairan "satu masuk, tiga keluar" yang efisien.

Spesifikasi Produk

Deskripsi Inti

Pemasangan Pipa Air Pagoda Tipe Silang adalah komponen pengalih cairan empat arah. Badan utamanya memiliki empat port berduri bergaya pagoda yang disusun dalam konfigurasi silang, dirancang untuk mendistribusikan aliran fluida tunggal secara merata ke dalam tiga jalur cabang, atau untuk menggabungkan beberapa aliran fluida ke dalam satu saluran.

1. Struktur Empat Arah Berbentuk Silang: Keempat port disusun secara ortogonal pada sudut 90 derajat, terdiri dari satu saluran masuk dan tiga saluran keluar. Konfigurasi input dan output dapat disesuaikan secara fleksibel berdasarkan orientasi instalasi, memungkinkan berbagai mode koneksi seperti satu-dalam-tiga-keluar atau tiga-dalam-satu-keluar.

2. Desain Berduri Bergaya Pagoda: Setiap port dilengkapi dengan profil berduri multi-langkah yang semakin meruncing. Saat selang fleksibel dimasukkan, duri ini membuat beberapa cincin penyegel pada dinding bagian dalam selang; bila diamankan dengan klem selang baja tahan karat, ketahanan tarik yang dihasilkan jauh lebih tinggi dibandingkan alat kelengkapan sisipan lurus standar.

3. Kemampuan Pengalihan yang Efisien: Dibandingkan dengan menggunakan beberapa fitting T secara seri, struktur tipe silang melakukan pengalihan satu dalam tiga keluar dalam satu unit. Hal ini mengurangi jumlah fitting dan potensi titik kebocoran, sehingga menghasilkan tata letak perpipaan yang lebih bersih dan efisien.

Kemampuan Beradaptasi Tinggi

Pemasangan Pipa Air Pagoda Tipe Silang Shenchi menunjukkan kemampuan beradaptasi yang luar biasa, mampu memenuhi persyaratan sambungan pipa dari beragam skenario dan spesifikasi:

Dimensi Khusus Kemampuan Beradaptasi:

Kompatibilitas Selang Lunak: Desain pagoda berduri kompatibel dengan berbagai macam bahan selang lunak—termasuk PU, PE, PVC, silikon, nilon, dan karet—sehingga dapat diterapkan secara luas di berbagai bidang seperti pengolahan air, pneumatik, teknologi medis, dan pemrosesan kimia.

Kompatibilitas Ukuran dan Spesifikasi: Diameter luar pagoda mencakup tujuh spesifikasi umum—4mm, 6mm, 8mm, 10mm, 12mm, 16mm, dan 20mm—memungkinkannya dipadukan dengan berbagai selang lunak yang memiliki diameter dalam mulai dari 3mm hingga 19mm.

Fleksibilitas Orientasi Pemasangan: Struktur empat arah berbentuk salib mendukung beberapa konfigurasi input/output—seperti satu masuk/tiga keluar, tiga masuk/satu keluar, dan dua masuk/dua keluar—memungkinkan penyesuaian fleksibel berdasarkan tata letak saluran pipa sebenarnya.

Kemampuan Penyesuaian: Kami menawarkan layanan penyesuaian ODM dan OEM, yang memungkinkan kami memodifikasi profil duri pagoda, jumlah duri, jumlah port, penyelesaian permukaan, dan penandaan laser sesuai dengan gambar klien untuk memenuhi persyaratan non-standar.

Perluasan Antarmuka: Dapat dikombinasikan dengan produk lain dalam seri yang sama—seperti perlengkapan pagoda tipe L, tipe T, dan pemasangan panel—untuk menciptakan solusi komprehensif untuk pemisahan aliran, perubahan arah, dan koneksi panel-through.
