Pemasangan Berduri Sekat

Shenchi memperkenalkan Perlengkapan Berduri Sekat berkualitas tinggi, yang dirancang khusus untuk mengarahkan selang melalui panel peralatan sambil memberikan penyegelan yang andal. Terbuat dari kuningan, baja tahan karat SUS304, dan SUS316L, alat kelengkapan ini menawarkan ketahanan korosi yang kuat dan cocok untuk berbagai kondisi kerja.

Struktur Produk

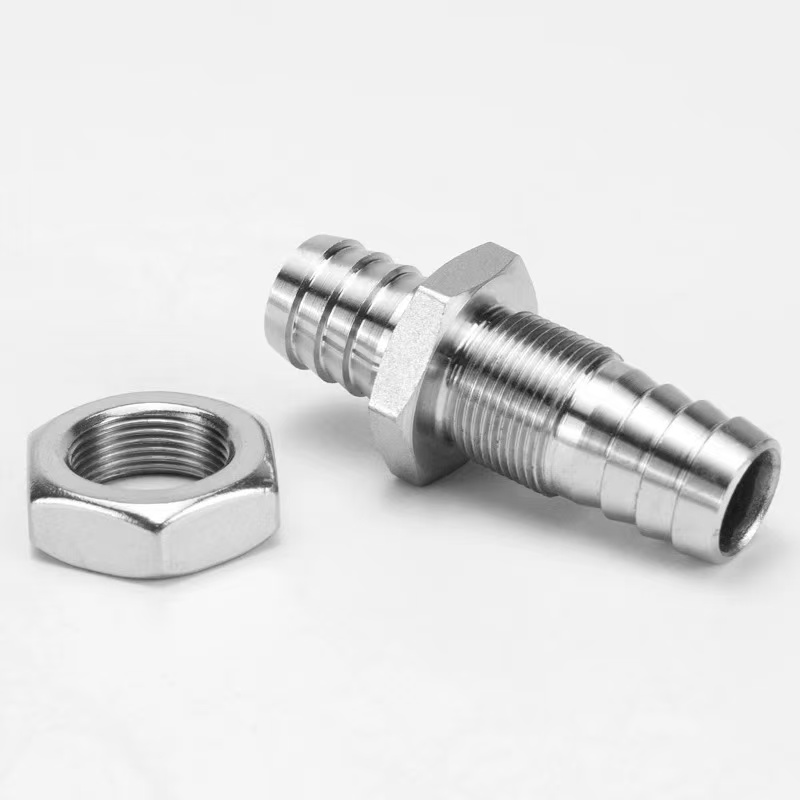

Struktur Pemasangan Sekat Berduri meliputi ulir sekat, mur pengunci, dan sambungan selang berduri. Selama pemasangan, hanya diperlukan lubang panel; mengencangkan mur menyelesaikan proses pemasangan dan penyegelan.

Ujung berduri dilengkapi desain alur anti selip, memastikan sambungan aman saat digunakan dengan klem selang. Perlengkapan ini banyak digunakan di lemari kontrol, peralatan pengolahan air, instrumen medis, dan bidang terkait lainnya.

Spesifikasi Produk

Keuntungan Struktural

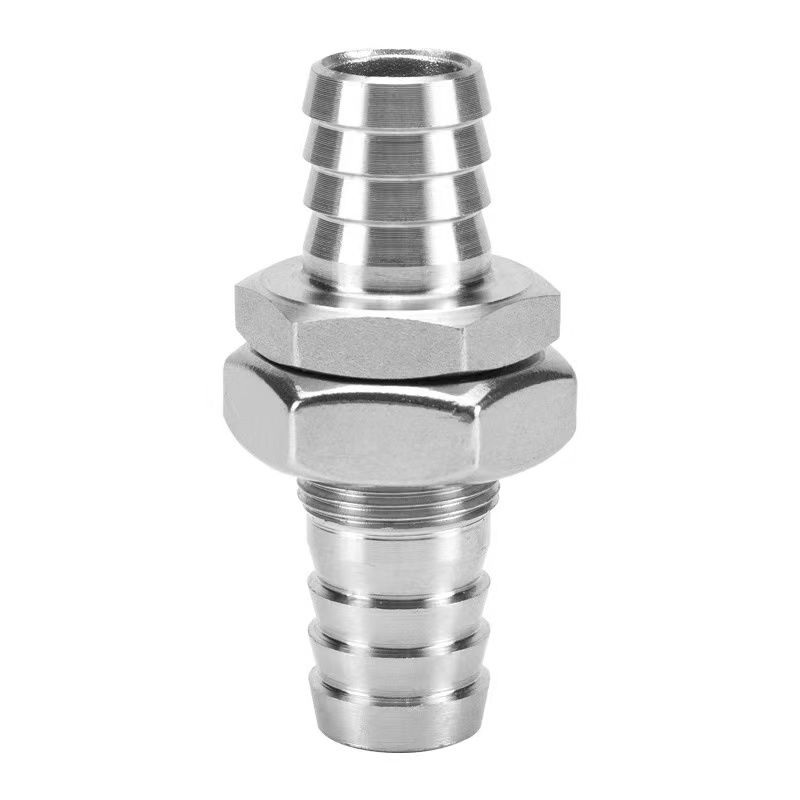

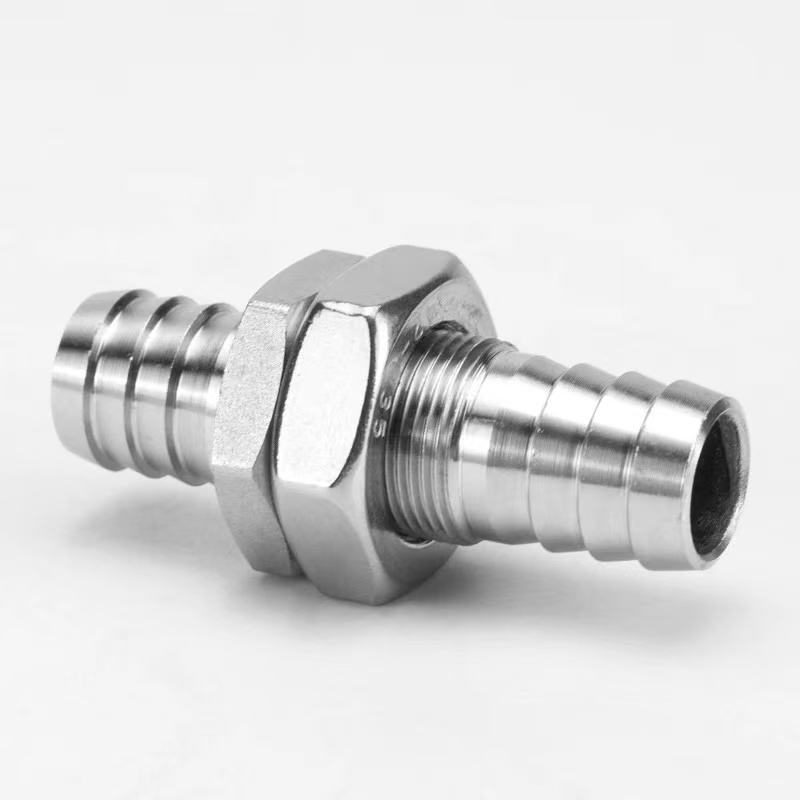

Fitting Berduri Sekat adalah fitting pipa yang dirancang khusus untuk mengarahkan selang melalui panel peralatan, penutup, atau sekat sambil memberikan penyegelan tetap. Struktur utamanya meliputi bagian ulir sekat, mur pengunci, paking penyegel, dan sambungan selang berduri. Selama pemasangan, hanya lubang dengan diameter yang sesuai yang perlu dibuat pada panel. Bagian ulir fitting dilewatkan melalui lubang, dan mur dikencangkan dari sisi yang berlawanan untuk menyelesaikan proses pemasangan dan penyegelan.

1. Struktur Pemasangan Sekat:Panjang bagian ulir disesuaikan dengan ketebalan panel pada umumnya. Setelah mur pengunci dikencangkan, mur pengunci akan membentuk fiksasi kaku dengan panel, memastikan pemasangan tetap aman bahkan di bawah gaya tarikan eksternal.

2. Sambungan Selang Berduri:Satu atau kedua sisi panel dilengkapi gigi runcing berduri untuk memasukkan selang dan membentuk sambungan tertutup dengan penjepit selang. Ujung berduri mengadopsi desain alur anti selip ganda, menawarkan ketahanan tarik yang jauh lebih tinggi dibandingkan alat kelengkapan biasa.

3. Sistem Penyegelan:Gasket karet atau cincin-O disediakan di kedua sisi panel. Saat mur dikencangkan, paking penyegel dikompresi, menghasilkan penyegelan kedap air dan debu pada bukaan panel, dengan tingkat perlindungan hingga IP65 atau lebih tinggi.

Metode Instalasi

Perlengkapan Berduri Sekat Shenchi yang tahan lama mudah dipasang. Koneksi yang aman dan tersegel dapat dicapai hanya dalam enam langkah:

Langkah 1: Persiapan Lubang Panel

Buat lubang bundar yang sesuai pada panel berdasarkan diameter luar bagian ulir. Pastikan tepi lubang halus dan bebas duri untuk menghindari kerusakan paking penyegel.

Langkah 2: Pasang Gasket Penyegel

Geser paking penyegel EPDM yang disertakan ke bagian ulir, tekan ke dasar pemasangan. Jika penyegelan diperlukan pada kedua sisi panel, letakkan satu paking pada setiap sisi.

Langkah 3: Masukkan Melalui Panel

Masukkan bagian ulir ke dalam lubang dari satu sisi panel, pastikan alas pemasangan menyentuh panel dengan paking penyegel di antaranya.

Langkah 4: Kencangkan Mur Pengunci

Kencangkan mur pengunci ke bagian ulir dari sisi berlawanan panel, dan kencangkan secara bertahap dengan kunci pas. Torsi yang disarankan: 5–8 N·m untuk bahan kuningan dan 8–12 N·m untuk baja tahan karat. Jaga agar badan fitting tetap diam selama pengencangan.

Langkah 5: Hubungkan Selang

Pilih spesifikasi yang diameter luar durinya 0,5–1 mm lebih besar dari diameter dalam selang. Masukkan selang secara vertikal ke ujung yang berduri hingga mencapai alasnya. Untuk aplikasi bertekanan tinggi, gunakan penjepit selang baja tahan karat dan kencangkan di antara duri kedua dan ketiga.

Langkah 6: Uji Integritas Segel

Lakukan uji tekanan statis pada 1,5 kali tekanan kerja. Jika tidak ada kebocoran selama tiga menit, pemasangan memenuhi syarat.
