Katup bola ulir jantan ganda dua bagian

Popularisasi Sains Shenchi: Apa sebenarnya katup bola ulir ganda dua bagian yang berkualitas tinggi itu?

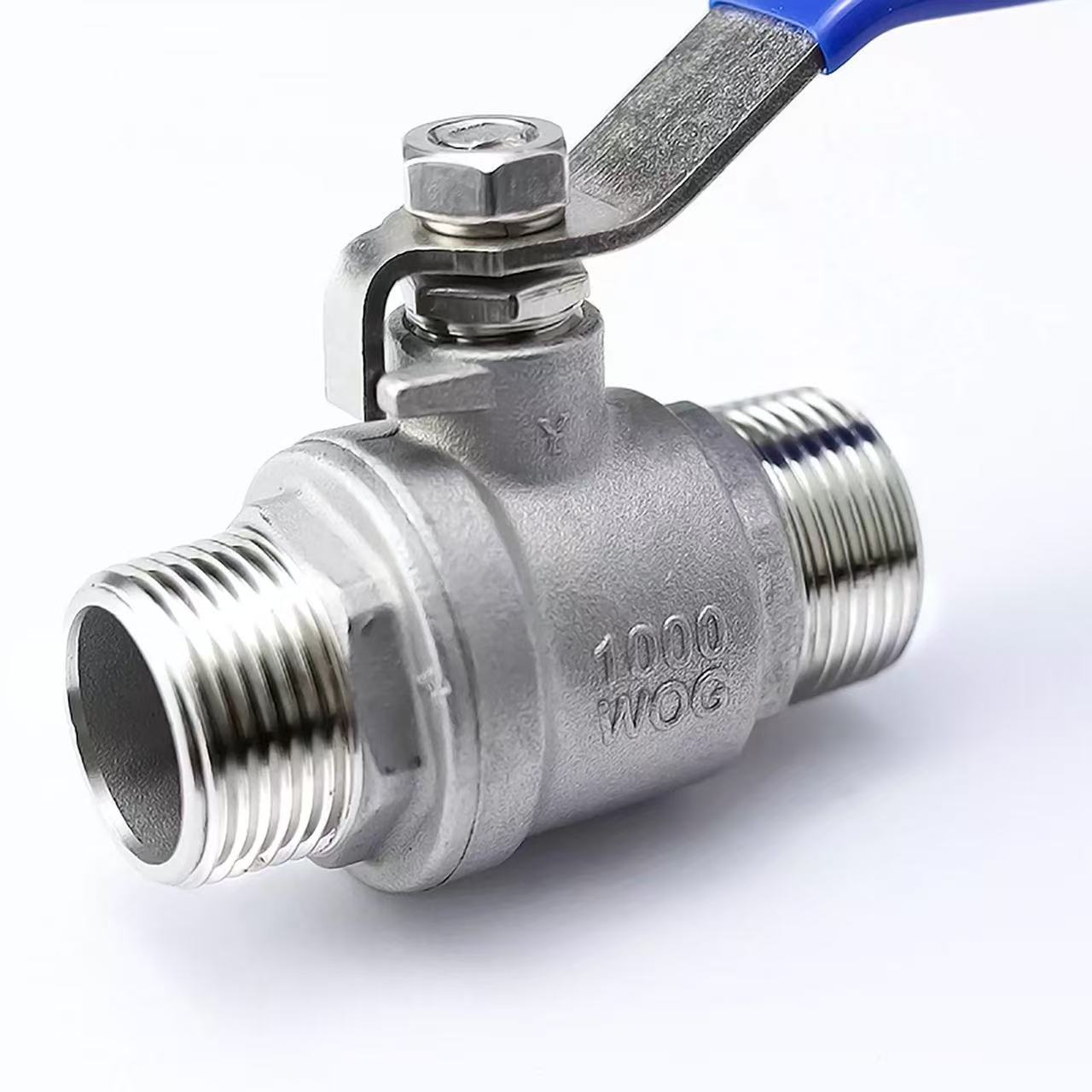

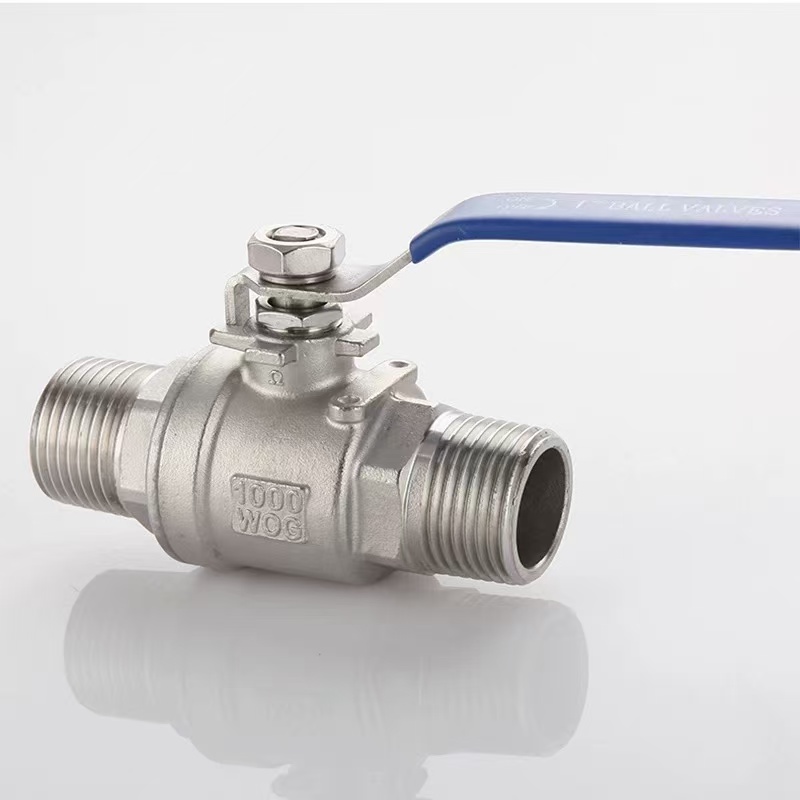

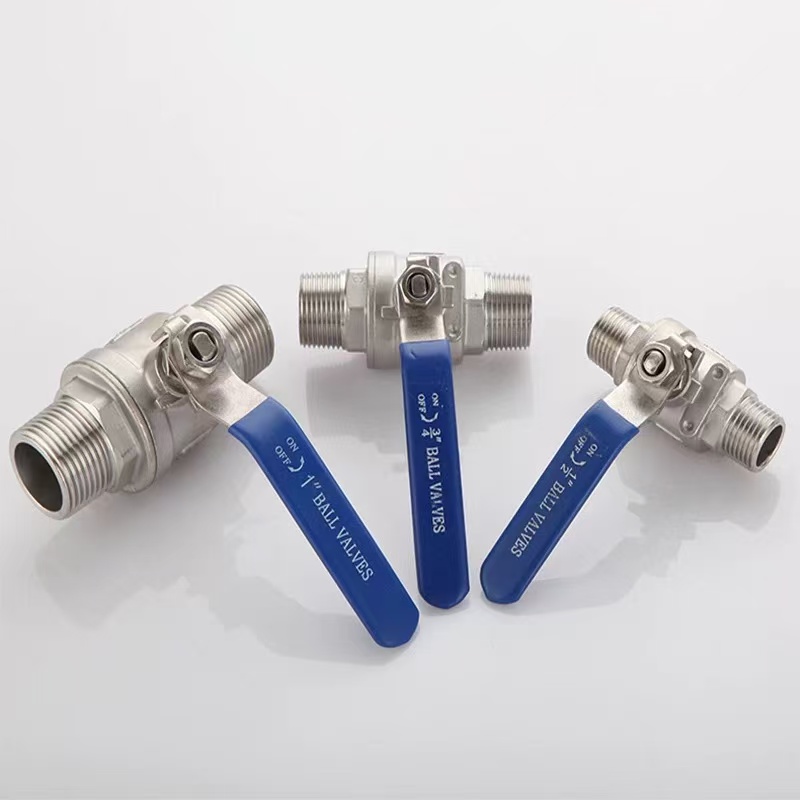

Katup bola ulir eksternal ganda dua bagian adalah katup bola dengan ulir jantan di kedua ujungnya, dirakit dari dua komponen bodi. Versi Shenchi untuk katup ini menawarkan bahan bodi dari kuningan, SUS304, atau SUS316L, dengan logam internal yang cocok dengan bodi untuk menghilangkan risiko korosi jalur aliran. Menggunakan segel EPDM dan pengoperasian manual, cocok untuk air, udara, minyak, gas, dan media serupa. “Katup bola ulir eksternal ganda dua bagian berkualitas tinggi” ditentukan oleh presisi ulir yang tinggi, torsi pengoperasian yang rendah, masa pakai segel yang lama, dan koneksi langsung ke port berulir betina tanpa adaptor tambahan.

Parameter Produk

Nama Produk: Katup Bola Benang Eksternal Ganda Dua Bagian	Spesifikasi: (1/8"-4") DN6-DN100
Tekanan Nominal: PN16	Bahan Tubuh: Kuningan, SUS304, SUS316L
Standar: ANSI, BS, DIN, ISO, JIS	Thread: NPT, BSP, BSPT, DIN, dll.
Bahan Logam internal: Kuningan, SUS304, SUS316L	Suhu Sedang: Suhu Tinggi, Suhu Rendah, Suhu Sedang, Suhu Normal
Metode Operasi: Manual	Segel: EPDM
Metode Koneksi: Koneksi Berulir	Aplikasi: Air, Udara, Gas, Minyak, Cairan, dll.
Asal: Tiongkok	Sampel: Sampel tersedia

Inspeksi Pra-pemasangan dan Spesifikasi Sambungan Ulir untuk Katup Bola Ulir Eksternal Ganda Dua Bagian Shenchi

Shenchi, pemasok katup bola ulir eksternal ganda dua bagian dari Tiongkok, merekomendasikan untuk memeriksa apakah kedua ulir eksternal pada badan katup tidak rusak dan cocok dengan ulir pipa betina sebelum pemasangan. Oleskan pita PTFE moderat secara merata ke arah benang sebanyak 2-3 bungkus. Katup bola ulir eksternal ganda dua bagian premium dari Shenchi dilengkapi dengan kunci pas di akar ulir. Gunakan kunci pas ujung terbuka pada flat ini selama pemasangan; jangan pernah memutar bagian badan katup tengah untuk menghindari ketidaksejajaran inti bola internal.

Poin Penting untuk Pemosisian Segel dan Kontrol Torsi Rakitan Badan Katup

Komponen utama katup bola ulir eksternal ganda dua bagian mencakup dua bagian bodi, inti bola tengah, batang, dan segel EPDM. Dalam desain Shenchi, kedua badan terhubung melalui benang tengah. Pastikan paking penyegel (di antara bagian bodi) berada di tengah dan tidak miring. Kencangkan dengan tangan hingga bersentuhan, lalu gunakan alat sebanyak 1/4 putaran tambahan. Torsi yang berlebihan akan merusak segel EPDM dan menyebabkan kegagalan. Katup bola ulir eksternal ganda dua bagian yang terjangkau tidak boleh mengorbankan kualitas penyegelan; kontrol torsi yang tepat secara langsung mempengaruhi umur katup.

Metode Penyesuaian Di Tempat untuk Penyegelan Batang Katup dan Mekanisme Pembatas Sakelar

Katup bola ulir eksternal ganda dua bagian Shenchi dilengkapi segel cincin-O EPDM di batangnya. Setelah pemasangan, putar katup secara manual dua kali untuk memeriksa kebocoran pada akar batang. Jika terjadi sedikit kebocoran, kencangkan perlahan mur pengemas batang (tidak lebih dari 1/8 putaran). Perhatikan juga batas penghentian pegangan: pegangan sejajar dengan pipa menunjukkan terbuka; tegak lurus menunjukkan tertutup. Katup bola ulir eksternal ganda dua bagian premium mencakup penghentian mekanis pada posisi ekstrem. Jangan sekali-kali memaksakan melampaui batas ini, karena dapat terjadi kerusakan pada inti bola bagian dalam dan permukaan perapat

Penghindaran Kesalahan Instalasi Umum dan Prosedur Uji Penyegelan Di Tempat

Saat memasang katup bola ulir eksternal ganda dua bagian Shenchi, hindari: membungkus benang secara berlebihan dengan sealant yang menyebabkan serpihan masuk ke dalam rongga katup, menggunakan kunci pas pipa langsung pada permukaan badan katup, atau gagal membersihkan serpihan pipa sebelum pemasangan. Prosedur yang benar: lakukan uji tekanan setelah pemasangan, buka katup secara perlahan, oleskan air sabun ke semua sambungan berulir dan sambungan badan, dan amati adanya gelembung. Katup bola ulir eksternal ganda dua bagian premium seharusnya tidak mempertahankan penurunan tekanan selama lima menit pada tekanan uji PN16. Setelah pengujian, biarkan katup setengah terbuka untuk mencegah kompresi segel jangka panjang di satu sisi.
