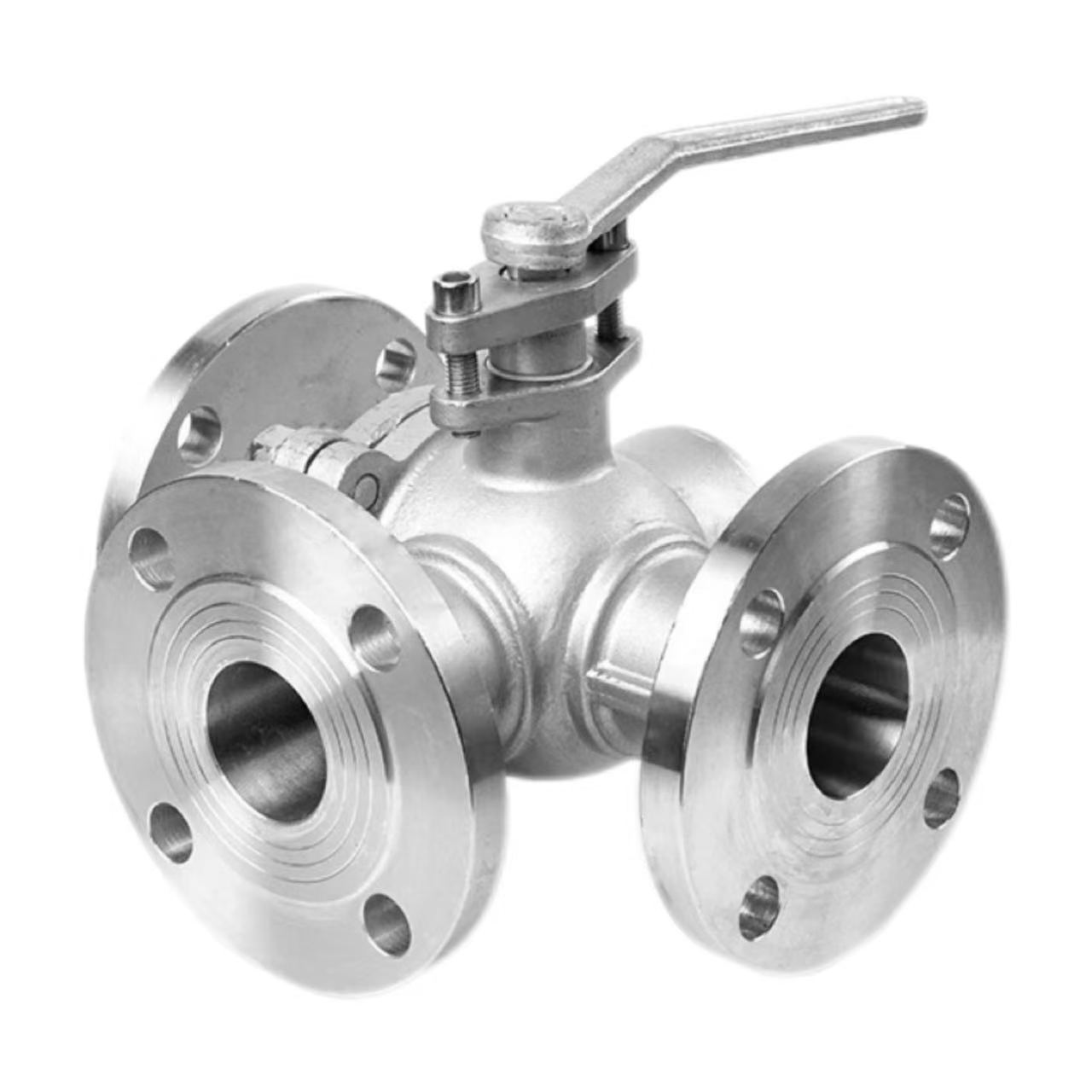

Katup bola flensa tiga arah

Prinsip Kerja

Prinsip kerja katup bola flensa tiga arah tahan korosi dari pabrik Shenchi didasarkan pada saluran berbentuk L atau T yang dipotong menjadi bola. Bola ditempatkan di tengah badan katup dan diputar dengan pegangan. Ketika bola berputar, saluran sejajar atau diimbangi dari port katup yang berbeda, mewujudkan peralihan, penggabungan, atau pemisahan arah aliran medium.

Bola berbentuk L:

 Berputar 90° memungkinkan media untuk beralih dari saluran masuk ke saluran keluar mana pun, cocok untuk skenario pembalikan dengan satu saluran masuk dan dua saluran keluar atau dua saluran masuk dan satu saluran keluar, seperti menyuplai cairan ke dua reaktor secara bergantian.

Bola berbentuk T:

Berputar 180° memungkinkan ketiga port dihubungkan secara bersamaan atau dua port mana pun saling terhubung, cocok untuk mencampur dua media lalu mengeluarkannya (penggabungan), atau membagi satu media menjadi dua keluaran (splitting), seperti pada sistem pencampuran air panas dan dingin AC.

Parameter Produk：

Nama Produk: Katup Bola Bergelang Tiga Arah	Spesifikasi: (1/8"-4") DN6-DN100
Tekanan Nominal: PN16	Bahan Tubuh: WCB, SUS304 (CF8), SUS316L (CF3M)
Standar: ANSI, BS, DIN, ISO, JIS	Suhu yang Berlaku: -20℃ ~ +150℃ (standar), hingga +350℃ (suhu tinggi), hingga -196℃ (suhu rendah)
Bahan Logam Internal: WCB, SUS304 (CF8), SUS316L (CF3M)	Suhu Sedang: Suhu tinggi, suhu rendah, suhu sedang, suhu normal
Metode Operasi: Manual	Segel: EPDM, PPL
Metode Koneksi: Koneksi flensa	Aplikasi: Air, udara, gas, minyak, cairan, dll.
Asal: Tiongkok	Sampel: Sampel tersedia

Keuntungan Koneksi Flange:

Katup bola bergelang 3 arah Shenchi menggunakan sambungan flensa. Dibandingkan dengan sambungan berulir, sambungan flensa menawarkan ketahanan tekanan yang lebih tinggi; peringkat PN16 dapat menahan tekanan 1,6MPa secara stabil. Pembongkaran mudah dilakukan, sehingga memudahkan pemeriksaan dan pemeliharaan pipa secara berkala. Penyegelan yang andal dipastikan; paking flensa dan baut bekerja sama untuk menghilangkan risiko kebocoran. Cocok untuk pipa berdiameter besar; untuk diameter di atas DN50, di mana sambungan berulir sulit dilakukan, flensa adalah pilihan standar. Shenchi, produsen katup bola berflensa 3 arah Tiongkok, menawarkan flensa yang sesuai dengan standar ANSI, BS, DIN, dan JIS, untuk memenuhi kebutuhan pelanggan global.

Poin Kunci Instalasi 1: Penyelarasan Flange

Penyelarasan Flange Saat memasang katup bola flensa tiga arah Shenchi, permukaan flensa harus sejajar. Kedua flensa harus sejajar dan konsentris, dengan deviasi tidak melebihi kisaran paking flensa yang diijinkan. Memaksa penyelarasan baut akan menyebabkan deformasi badan katup, mempengaruhi rotasi bola dan kinerja penyegelan. Setelah penyelarasan, paking harus ditempatkan di tengah dan tidak boleh diimbangi. Katup bola flensa tiga arah yang murah tidak berarti kualitas rendah; Produk Shenchi menawarkan presisi tinggi dan pemasangan yang lebih mudah. Katup bola flensa tiga arah yang tahan korosi memiliki permukaan flensa yang memenuhi standar, memastikan penyegelan yang lebih andal.

Poin Pemasangan Kedua: Pengencangan Baut

Baut flensa harus dikencangkan secara diagonal secara bertahap. Terapkan torsi secara bertahap dalam 2-3 tahap, mengikuti urutan diagonal 180°. Jangan mengencangkan satu sisi sekaligus, jika tidak, tekanan yang tidak merata pada paking akan menyebabkan saluran bocor. Torsi baut harus memenuhi nilai standar; pengencangan yang berlebihan akan merusak flensa atau baut, sedangkan pengencangan yang terlalu rendah akan mengakibatkan penyegelan yang tidak memadai. Pabrik katup bola flensa 3 arah Shenchi menyediakan tabel torsi yang direkomendasikan untuk dirujuk oleh pemasang. Titik pemasangan ini sangat penting untuk memastikan pengoperasian katup bebas kebocoran dalam jangka panjang; harap ikuti spesifikasinya dengan ketat.

Poin Instalasi 3: Dukungan dan Pembersihan Saluran Pipa

Sebelum pemasangan, bagian dalam pipa harus dibersihkan untuk menghilangkan terak las, serbuk besi, pasir, dan kotoran lainnya. Benda asing yang masuk ke rongga katup dapat menggores bola atau segel sehingga menyebabkan kebocoran. Saluran pipa harus didukung secara independen; katup tidak boleh menahan beban pipa. Katup bola flensa tee berdiameter besar berat; penurunan permukaan pipa dapat menarik flensa keluar dari tengahnya, sehingga merusak segelnya. Katup bola flensa tee tahan korosi terbuat dari bahan WCB, SUS304, atau SUS316L, dengan inti katup tembaga atau baja tahan karat. Setelah menyelesaikan titik pemasangan, pegangan harus berputar bebas tanpa macet; katup kemudian siap digunakan.
