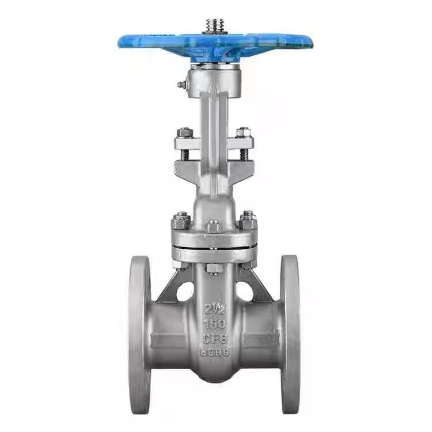

Katup Gerbang Bergelang Batang Meningkat Standar Amerika

Prinsip Kerja Katup Gerbang Bergelang Batang Naik ASME

Saat operator memutar handwheel, handwheel menggerakkan batang katup untuk berputar. Benang trapesium di ujung atas batang katup menyatu dengan mur batang katup, mengubah gerakan rotasi menjadi gerakan linier aksial. Karena batang katup dan gerbang terhubung, batang katup akan mendorong gerbang untuk naik atau turun secara bersamaan.

Untuk membuka katup, putar roda tangan berlawanan arah jarum jam. Batang katup menggerakkan gerbang untuk bergerak ke atas dalam gerakan linier, menyebabkan gerbang terlepas dari dudukan katup. Ketika gerbang dinaikkan ke ketinggian yang sama dengan dua kali diameter nominal katup, saluran fluida tidak terhalang sepenuhnya, dan katup berada pada posisi terbuka penuh. Selama pengoperasian, roda tangan biasanya diputar ke posisi yang tidak dapat diputar lebih jauh, lalu diputar mundur setengah putaran menjadi satu putaran untuk mencapai posisi terbuka penuh, mencegah batang katup terkunci karena perubahan suhu.

Untuk menutup katup, putar roda tangan searah jarum jam. Batang katup menggerakkan gerbang untuk bergerak ke bawah dalam gerakan linier, menyebabkan gerbang menekan dudukan katup. Torsi yang diterapkan oleh roda tangan menghasilkan gaya penyegelan paksa, dan tekanan media di dalam pipa juga menekan gerbang ke dudukan katup lainnya, membentuk efek penyegelan sendiri. Tindakan ganda ini memastikan tidak ada kebocoran saat ditutup.

Karakteristik inti dari katup gerbang batang naik adalah batang katup naik dan turun secara sinkron dengan gerbang. Operator dapat secara visual menentukan keadaan buka/tutup katup dengan mengamati panjang batang katup yang melampaui penutup katup—semakin panjang batangnya, semakin lebar katup terbuka; ketika batang ditarik sepenuhnya, katup tertutup.

Penting untuk dicatat bahwa katup gerbang flensa batang naik ASME (American Standard) hanya dapat digunakan dalam posisi terbuka penuh atau tertutup penuh dan tidak dapat digunakan sebagai katup kontrol. Jika dibiarkan dalam posisi terbuka sebagian dalam waktu lama, media yang mengalir dengan kecepatan tinggi akan mengikis permukaan perapat, menyebabkan keausan pada gerbang dan dudukan, yang pada akhirnya menyebabkan kebocoran katup. Selain itu, media dapat mengalir masuk dari kedua sisi katup gerbang ke segala arah, sehingga menghilangkan kebutuhan untuk mempertimbangkan arah aliran selama pemasangan dan memfasilitasi tata letak lokasi.

Parameter Produk

Tahan Suhu Tinggi dan Tekanan Tinggi

Katup Gerbang Bergelang Batang Meningkat Standar ASME Shenchi memiliki dua keunggulan kinerja inti: tahan suhu tinggi dan tahan tekanan tinggi. Bahan WCB dapat menahan suhu hingga 425℃, sedangkan baja tahan karat cocok untuk rentang suhu yang lebih luas. Peringkat tekanan kelas 150, tekanan pengoperasian mencapai 1,9MPa pada suhu kamar, melebihi standar PN16. Segel tersedia dalam jenis PPL tahan suhu tinggi atau EPDM tahan air. Dibuat di Tiongkok, Shenchi menerapkan kontrol kualitas komprehensif mulai dari bahan mentah hingga produk jadi, memastikan pengoperasian stabil jangka panjang dalam kondisi suhu dan tekanan tinggi.

Kinerja tekanan tinggi yang andal melebihi standar Kelas 150

Katup gerbang flensa batang naik standar ASME B16.10 dari Shenchi menawarkan ketahanan tekanan tinggi yang andal. Sambungan flensa sesuai dengan standar ASME B16.10, dengan baut yang dikencangkan secara merata dan distribusi tekanan yang seragam pada gasket. Peringkat Kelas 150 menawarkan tekanan kerja 1,9 MPa pada suhu kamar, dengan margin tekanan terukur yang cukup. Ketebalan dinding badan katup dirancang sesuai dengan standar ASME, melebihi standar nasional untuk meningkatkan keselamatan. Shenchi menawarkan diskon katup gerbang flensa batang naik standar ASME; pembelian dalam jumlah besar memenuhi syarat untuk mendapatkan diskon dan memastikan pengoperasian stabil jangka panjang dalam kondisi tekanan tinggi.

Pengadaan Langsung Pabrik dan Dukungan Kustomisasi OEM

Shenchi, sebagai pemasok katup gerbang flensa batang naik ASME (American Standard), menawarkan layanan pembuatan sampel. Kami menawarkan katup gerbang flensa batang naik ASME dengan harga diskon dengan harga pabrik yang transparan, menghilangkan markup perantara. Kami mendukung kustomisasi ODM dan OEM; bahan, diameter, standar flensa, dan metode pengoperasian semuanya dapat disesuaikan dengan kebutuhan Anda. Katup gerbang flensa batang naik ASME kami mudah dirawat, dengan struktur sederhana dan biaya perawatan rendah. Dibuat di Cina, katup gerbang flensa batang naik Shenchi ASME memiliki kualitas yang dapat diandalkan dan memiliki waktu pengiriman yang stabil. Pelanggan global dipersilakan untuk menghubungi Shenchi untuk parameter teknis terperinci dan kutipan preferensi terbaru.
