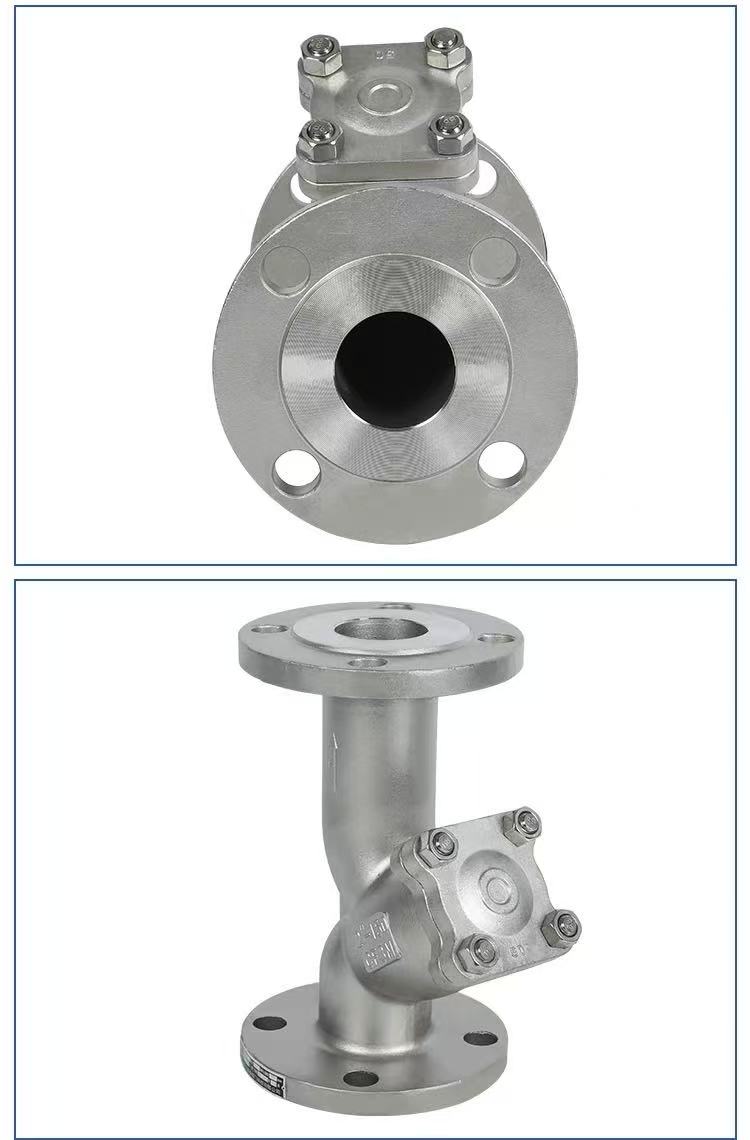

Filter Tipe Y Flange Standar Amerika

Prinsip Kerja

Filter tipe Y Flange Standar Amerika yang terintegrasi dari pabrik Shenchi bekerja berdasarkan prinsip intersepsi layar filter. Media memasuki wadah dari ujung saluran masuk dan mengalir melalui layar filter di dalam struktur berbentuk Y. Kotoran padat tersumbat di dalam layar filter, sementara media bersih melewati dan keluar dari ujung saluran keluar. Luas total layar filter adalah 3-4 kali luas penampang pipa, sehingga menghasilkan resistansi rendah dan aliran cepat. Untuk pengurasan, buka sumbat bawah atau lepaskan penutup flensa, keluarkan saringan filter, bersihkan, lalu pasang kembali. Bodi utama terbuat dari bahan WCB, SUS304 (CF8), atau SUS316L (CF3M), menggunakan proses pengecoran terintegrasi, menghasilkan wadah yang mulus dan ketahanan tekanan yang andal. Produk Shenchi cocok untuk penyaringan pengotor dalam jaringan pipa yang digunakan dalam industri minyak bumi, kimia, dan pengolahan air.

Parameter Produk

Nama Produk: Filter Tipe Y Flange Standar Amerika	Spesifikasi: (1/8"-4") DN6-DN100Spesifikasi: (1/8"-4") DN6-DN100
Tekanan Nominal: PN16	Bahan Tubuh: WCB, SUS304 (CF8), SUS316L (CF3M)
Standar: ANSI, BS, DIN, ISO, JIS	Suhu yang Berlaku: -20℃ ~ +150℃ (normal), hingga +350℃ (tipe suhu tinggi), hingga -196℃ (tipe suhu rendah)
Bahan Logam Internal: WCB, SUS304 (CF8), SUS316L (CF3M)	Suhu Sedang: Suhu tinggi, suhu rendah, suhu sedang, suhu normal
Metode Operasi: Manual	Segel: EPDM, PPL
Metode koneksi: Koneksi flensa	Aplikasi: Air, udara, gas, minyak, cairan, dll.
Asal: Tiongkok	Sampel: Sampel tersedia

Poin-poin penting untuk instalasi

Konfirmasi arah, penyelarasan dan pengencangan flensa, serta dukungan dan perlindungan pipa.

Saat memasang Filter tipe Y Flange Standar Amerika Shenchi, perhatikan tiga poin utama: Pertama, konfirmasikan arah aliran. Panah pada badan katup harus sejajar dengan arah aliran medium, dan layar filter harus dipasang menghadap ke bawah untuk memfasilitasi pengendapan kotoran. Kedua, pastikan keselarasan dan pengencangan flensa. Permukaan flensa harus sejajar dan konsentris, paking berada di tengah, dan baut dikencangkan secara diagonal secara bertahap untuk menghindari deformasi cangkang. Ketiga, memberikan dukungan saluran pipa dan perlindungan pra-filter. Filter tidak boleh menahan beban pipa; pipa harus dibersihkan sebelum pemasangan untuk menghilangkan partikel besar. Shenchi memberikan petunjuk pemasangan terperinci, mendukung kustomisasi ODM/OEM, dan ukuran jaring filter dapat disesuaikan sesuai kebutuhan untuk memastikan pengoperasian filter yang stabil dalam jangka panjang.

Zat yang disaring secara efektif

Filter tipe Y flensa standar Shenchi ASME terutama menyaring bahan tersuspensi padat di media pipa. Ini termasuk: terak las, serbuk besi, dan sisa karat dari pengelasan pipa; pasir, tanah, serat rami, dan sisa penutup tanah dari konstruksi; materi partikulat, kristal, dan sedimen yang dibawa oleh media itu sendiri; kerak karat dan pecahan kerak dari dinding bagian dalam pipa yang menua dan terkelupas; dan serutan logam serta kotoran lainnya dalam minyak pelumas. Ketepatan filtrasi dapat dipilih dari 50-300 mesh, tergantung pada kebersihan media yang dibutuhkan. Dibuat di Tiongkok, filter flensa tipe Y standar ASME terbuat dari bahan WCB, SUS304, dan SUS316L, menawarkan ketahanan terhadap korosi dan kemampuan beradaptasi terhadap berbagai media.

Zat yang Tidak Cocok untuk Filtrasi

Filter tipe Y flensa Shenchi ASME B tidak cocok untuk menyaring zat berikut: bahan kimia yang terlarut dalam media (seperti garam dalam air garam, asam dan basa dalam larutan); emulsi minyak-air; pasta kental atau koloid; kotoran lunak berserat (yang dapat menembus atau membungkus layar filter); dan kontaminan gas dalam media gas. Untuk media ini, jenis filter lain harus dipilih. Saat menjual filter tipe Y flensa ASME B, Shenchi akan mengonfirmasi karakteristik media dengan pelanggan untuk menghindari kesalahan pemilihan. Filter tipe Y flensa ASME B dengan daftar harga mencakup pedoman pemilihan terperinci.
